單向閥SDXF

可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性

郵箱：info@chinastronger.com

服務熱線：400 8866 678

在線咨詢

相關產品

產品詳情

產品描述

商品名稱: 單向閥SDXF
商品編號: SDXFD-1C/SDXFD-1D

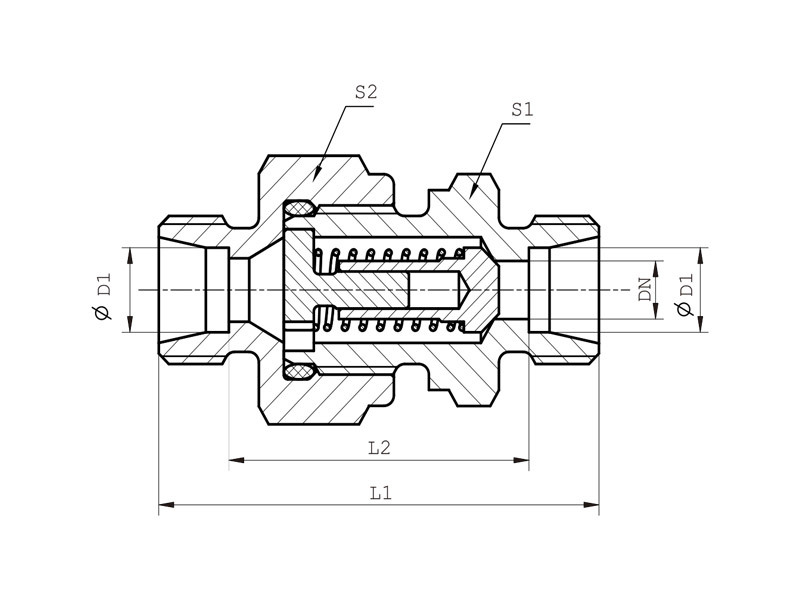

安裝圖

系列 SERIES	代號	D1	DN	L1	L2	L3	S1	S2	S3	重量 W.T.	工作壓力 W.P.
L	SDXFD-1C-12	06	3.5	43	29	58	17	17	14	46	400
	SDXFD-1C-14	08	5.5	44	30	59	19	19	17	61	400
	SDXFD-1C-16	10	7.5	55	40.5	69.5	22	24	19	104	400
	SDXFD-1C-18	12	9.5	58	43.5	72.5	27	30	22	166	400
	SDXFD-1C-22	15	11	62	47.5	77.5	27	32	27	192	400
	SDXFD-1C-26	18	14	67	51.5	83.5	36	41	32	292	400
	SDXFD-1C-30	22	18	77	61.5	93.5	41	46	36	472	250
	SDXFD-1C-36	28	23	85	69.5	102.5	50	55	41	746	250
	SDXFD-1C-45	35	29	96	74.5	117.5	60	65	50	1062	250
	SDXFD-1C-52	42	29	96	74	119	65	70	60	1518	250
s	SDXFD-1D-14	06	3.5	48.5	34.5	63.5	19	19	17	70	420
	SDXFD-1D-16	08	3.5	48.5	34.5	63.5	19	19	19	74	420
	SDXFD-1D-18	10	5.5	55.5	40.5	72.5	22	24	22	121	420
	SDXFD-1D-20	12	7.5	57.5	42.5	74.5	24	27	24	148	420
	SDXFD-1D-22	14	9.5	64	47.5	82.5	27	32	27	218	420
	SDXFD-1D-24	16	11	68	50.5	86.5	32	36	30	286	420
	SDXFD-1D-30	20	15	76	54.5	97.5	41	50	36	506	420
	SDXFD-1D-36	25	19	83	58.5	106.5	46	55	46	639	420
	SDXFD-1D-42	30	24	97	69.5	122.5	60	60	50	1157	250
	SDXFD-1D-52	38	29	108	75.5	136.5	65	70	60	1650	250
注:如需帶卡套及卡套螺母整套訂貨，則請?jiān)诖?hào)后加“RN” . 如SDXFD-1C-30/RN。 Note : In case if you are interested to order the adapter in complete set with cutting ring and nut,it is necessary to insert suffix“RN”after our part NO,for example SDXFD-1C-30/RN.
注釋/ANNOTATIONS		可根據客戶需要設計符合要求的各種非標閥 Special design and development are available

示意圖

1:ED型密封圈
2:錐閥芯
3:彈簧
4:彈簧座
5:O型圈

DN=通流直徑

技術參數

特性:通過90°錐閥芯和合成材料的密封環與錐閥座配合實現密封。閥芯開啟具有定位，因此開啟可靠，振動小，噪音低，閥體流通截面均勻。推薦的最大流速不超過8米/秒(提高流速須經特別試驗)。RHV及RHZ油口端的密封為ED型密封。
裝配:單向閥與管的連接裝配見EO/EO2裝配指南，所有單向閥用防塵包裝。開啟壓力:標準開啟壓力為0.5 bar(如需開啟壓力0.2，1，2，3，4，5，6bar，可在訂貨時特別注明)。開啟壓力允許在±20%內變化。
介質:液壓油。
用于壓縮空氣時需說明。不適用于蒸汽，易燃易爆氣體及氧氣。
用于水時，請先與蘇強格技術人員確認。

壓降-流量曲線圖

所有圖表中允許的流量峰值為8m/s

產品特點：可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性。適應性強：液壓零件可以適應不同的工作環境和工作條件。無論是高溫、低溫、潮濕還是粉塵等惡劣環境，都能正常工作。同時，液壓系統還可以根據不同的工作需求進行靈活調整，如改變壓力、流量等參數。節能：液壓系統能夠?qū)崿F(xiàn)能量的傳遞和轉換，通過合理設計和優化液壓回路，減少能量損失，提高能源利用效率。與其他傳動方式相比，液壓系統在功率輸出和能量轉換方面具有明顯優勢。維護方便：液壓系統的結構相對簡單，易于維護和保養。零件的安裝、拆卸和維修都比較方便，且大多數液壓元件都具有良好的互換性，便于更換和維修。集成度高：液壓系統可以將多個功能部件集成在一起，形成一個完整的系統。這樣不僅可以減少系統的體積和重量，還能提高系統的整體性能和可靠性。例如，液壓泵、液壓缸、控制閥等部件可以集成在一個緊湊的液壓模塊中，實現復雜的控制功能。安全性能好：液壓系統具有過載保護功能，當系統壓力超過設定值時，安全閥會自動打開，防止系統因壓力過高而損壞。此外，液壓系統還可以配備各種安全裝置，如壓力傳感器、液位傳感器等，確保系統的安全運行。應用廣泛：液壓零件廣泛應用于各種工業領域，如機械制造、航空航天、汽車、船舶、建筑等。無論是大型機械設備還是小型儀器，都離不開液壓系統的支持。
