單向閥SCV

可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性

郵箱：info@chinastronger.com

服務熱線：400 8866 678

在線咨詢

相關產品

產品詳情

產品描述

商品名稱: 單向閥SCV
商品編號: SCV

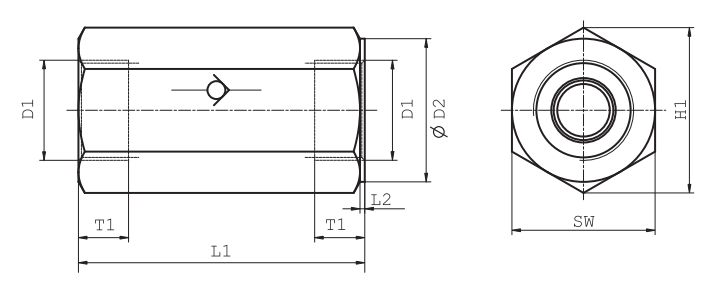

尺寸圖

代號	DN	D1	T1	D2	L1	L2	SW	H1	重量 W.T.
SCV08-G04	NG6	G 1/4"	12	19	58	2	19	22	100
SCV08-G06	NG8	G 3/8"	12	24	58	2	24	28	200
SCV08-G08	NG10	G 1/2"	14	30	72	2	30	34.5	300
SCV08-G12	NG15	G 3/4"	16	36	85	2	36	41.5	500
SCV08-G16	NG20	G1"	18	46	98	2	46	53	1000
SCV08-G20	NG25	G 1.1/4"	20	60	120	2	60	69	2000
SCV08-G24	NG30	G 1.1/2"	22	65	132	2	65	75	2500

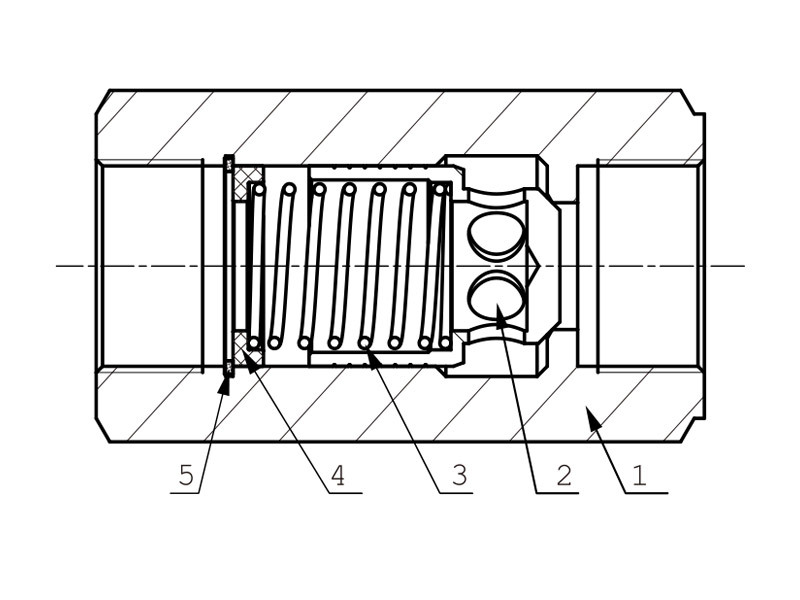

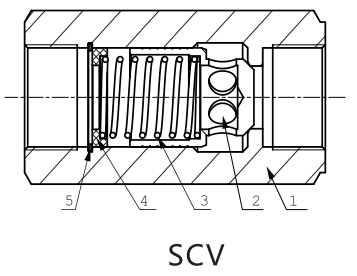

示意圖

1.閥體
2.閥芯
3.彈簧
4.彈簧座
5.鋼絲擋圈

技術參數

1.最大工作壓力:315bar，開啟壓力:可根據客戶要求;
2.最大流量:參見下圖壓降流量曲線;
3.表面處理:三價鉻和鋅鎳合金(標準);
4.使用溫度:-20℃~+90℃;
5.允許污染:≤NAS9級;

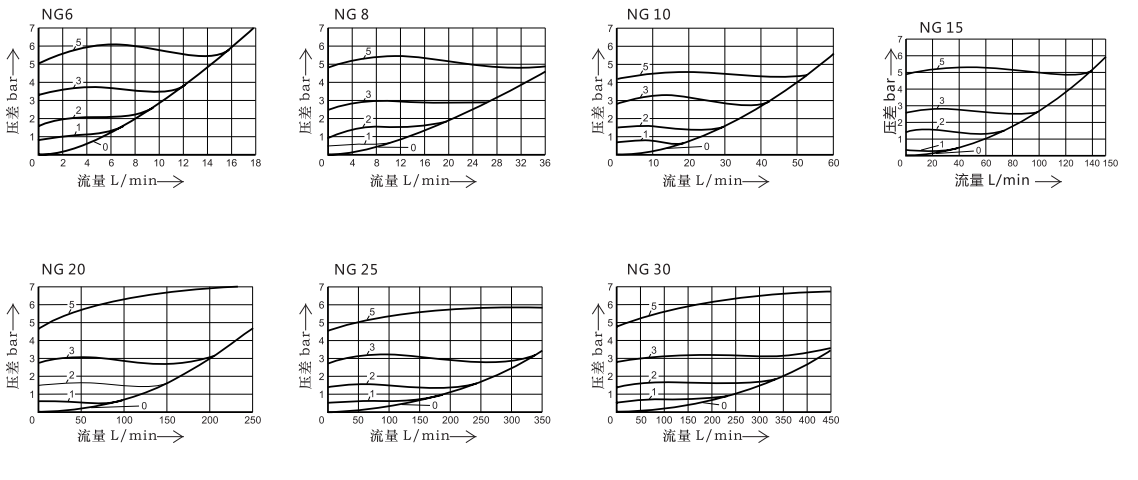

壓降-流量曲線圖

說明/NOTE
測試條件:油溫50℃,油黏度16 cSt,
環境溫度20℃

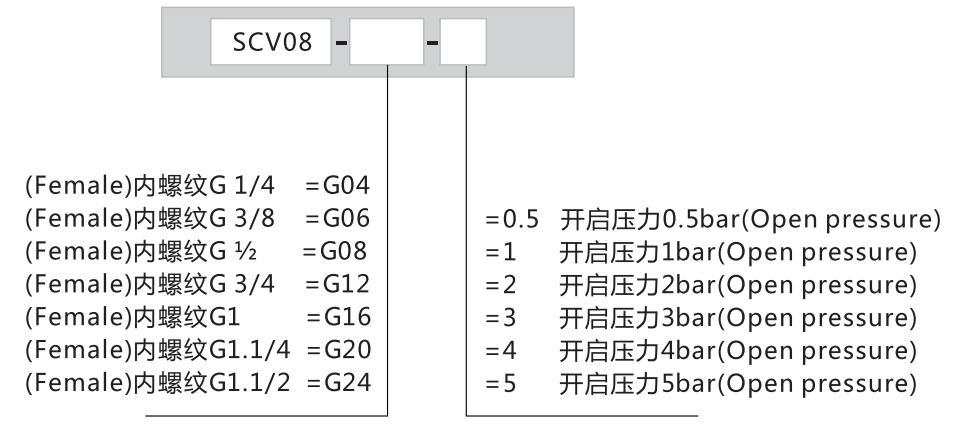

訂貨型號

注釋：可根據客戶需要設計符合要求的各種非標閥

產品特點：可靠性高：液壓系統能夠在高壓、高負荷的條件下穩定運行，零件的設計和制造工藝確保其堅固耐用，可承受較大的壓力和沖擊力，減少故障發生的可能性。適應性強：液壓零件可以適應不同的工作環境和工作條件。無論是高溫、低溫、潮濕還是粉塵等惡劣環境，都能正常工作。同時，液壓系統還可以根據不同的工作需求進行靈活調整，如改變壓力、流量等參數。節能：液壓系統能夠實現能量的傳遞和轉換，通過合理設計和優化液壓回路，減少能量損失，提高能源利用效率。與其他傳動方式相比，液壓系統在功率輸出和能量轉換方面具有明顯優勢。維護方便：液壓系統的結構相對簡單，易于維護和保養。零件的安裝、拆卸和維修都比較方便，且大多數液壓元件都具有良好的互換性，便于更換和維修。集成度高：液壓系統可以將多個功能部件集成在一起，形成一個完整的系統。這樣不僅可以減少系統的體積和重量，還能提高系統的整體性能和可靠性。例如，液壓泵、液壓缸、控制閥等部件可以集成在一個緊湊的液壓模塊中，實現復雜的控制功能。安全性能好：液壓系統具有過載保護功能，當系統壓力超過設定值時，安全閥會自動打開，防止系統因壓力過高而損壞。此外，液壓系統還可以配備各種安全裝置，如壓力傳感器、液位傳感器等，確保系統的安全運行。應用廣泛：液壓零件廣泛應用于各種工業領域，如機械制造、航空航天、汽車、船舶、建筑等。無論是大型機械設備還是小型儀器，都離不開液壓系統的支持。

關鍵詞：

單向閥SCV

產品分類：

單向閥SCV系列
